Taktische Zeichen lernen und nachschlagen
Taktische Zeichen sind die gemeinsame Bildsprache von Feuerwehr, Rettungsdienst, Technischem Hilfswerk und Katastrophenschutz. Auf dieser Seite verstehst du, wie sie aufgebaut sind, übst sie im Trainer und schlägst sie jederzeit nach. Kostenlos und direkt im Browser.
Was sind taktische Zeichen?
Taktische Zeichen sind genormte Symbole, mit denen Einsatzkräfte eine Lage auf einer Karte darstellen. Sie zeigen mit wenigen Bildern, welche Einheiten und Fahrzeuge wo im Einsatz sind, welche Einrichtungen bestehen und welche Gefahren drohen. Im Einsatz muss eine Führungskraft schnell verstehen, was gerade passiert. Ein Blick auf die Lagekarte genügt, und das Führungsteam erkennt die Aufstellung der Kräfte und den Ort des Schadens.
Der große Vorteil ist die gemeinsame Sprache. Feuerwehr, Rettungsdienst, das Technische Hilfswerk, die Hilfsorganisationen und auch die Polizei verwenden dieselbe Grundlogik. Dadurch verstehen sich Kräfte verschiedener Organisationen auch dann, wenn sie zum ersten Mal zusammenarbeiten. Wer diese Zeichen sicher beherrscht, liest jede Lagekarte schneller und trifft bessere Entscheidungen.
Ein Zeichen in 30 Sekunden lesen
Der Katalog umfasst über 800 Zeichen, und diese Zahl schreckt viele ab. Sie führt aber in die Irre, denn niemand lernt 800 Bilder auswendig. Die Zeichen sind ein Baukasten aus wenigen Teilen, die immer an derselben Stelle stehen. Wer den Baukasten kennt, kann auch ein Zeichen deuten, das ihm noch nie begegnet ist.
Das folgende Beispiel zeigt, wie das geht. Angenommen, auf einer Karte steht dieses Zeichen.
Man liest es immer in derselben Reihenfolge.

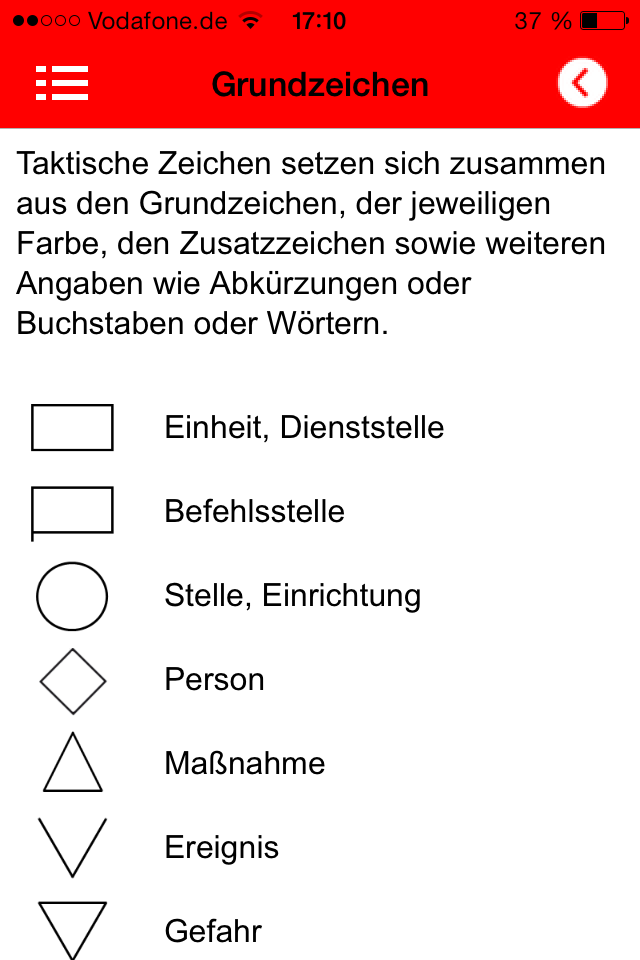

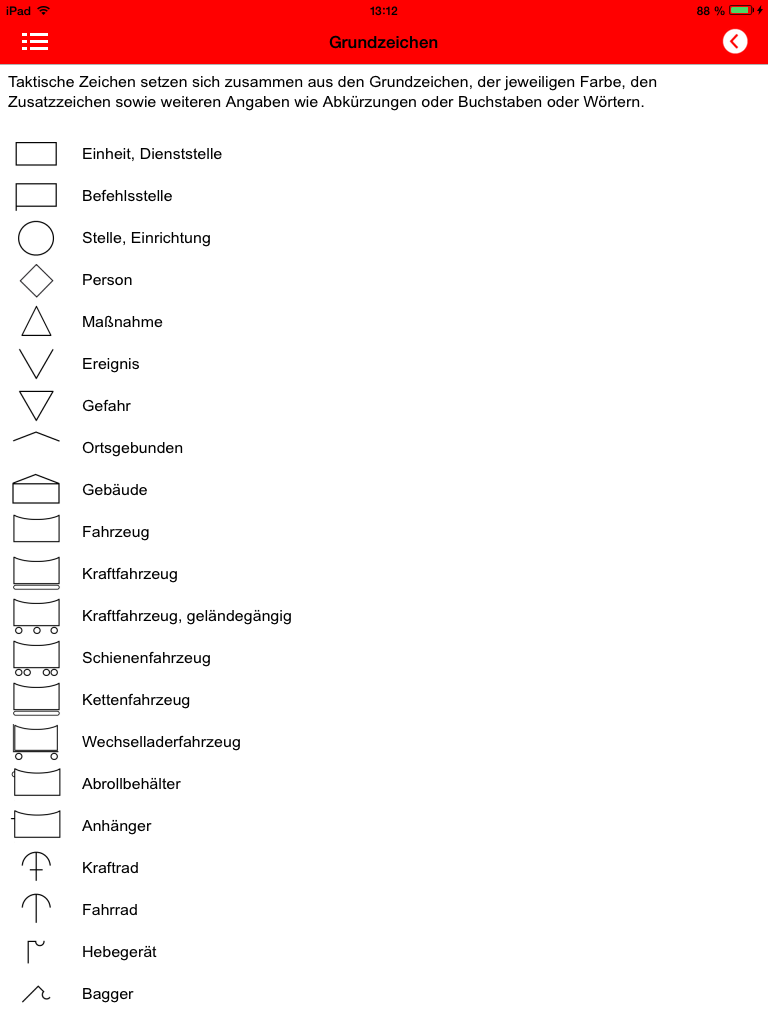

- Die Grundform sagt, um welche Art von Sache es geht. Ein Rechteck steht für eine Einheit, ein Rechteck auf Rädern für ein Fahrzeug, ein Kreis für eine Stelle, eine Raute für eine Person, ein Dreieck auf der Spitze für eine Gefahr und eine Fahne für eine Führungsstelle. Hier ist es ein Rechteck, also eine Einheit.
- Die Punkte darüber nennen die Größe. Ein Punkt ist ein Trupp, zwei Punkte übereinander eine Staffel, zwei Punkte nebeneinander eine Gruppe, drei Punkte ein Zug. Hier stehen zwei Punkte nebeneinander, also eine Gruppe.
- Das innere Symbol nennt die Fachaufgabe. Hier ist es das gekreuzte Symbol für den ABC-Schutz, ergänzt um einen zusätzlichen Strich. Der steht für die Messaufgabe.
- Die Farbe ordnet einem Bereich zu. Rot steht für den Brandschutz, blau für das THW, weiß für den Sanitäts- und Rettungsdienst, grün für die Polizei, gelb für Führungsstellen.
- Die Kurzbezeichnung unten rechts nennt die Organisation. Hier steht FW, also Feuerwehr.
Zusammengesetzt ergibt das eine Messgruppe der Feuerwehr. Diese Deutung kommt ohne jede Vorkenntnis über dieses konkrete Zeichen aus, und genau darin liegt der Sinn des Systems. Wie die fünf Bausteine im Einzelnen funktionieren, steht im Beitrag Aufbau und Grundformen.
Eine Sache lohnt sich zu merken, weil sie im Einsatz regelmäßig schiefgeht. Staffel und Gruppe haben beide zwei Punkte und unterscheiden sich nur durch die Anordnung. Wer nur zählt und nicht auf die Anordnung achtet, trägt die falsche Stärke in die Karte ein.
Das bietet dir die Seite
Alle Zeichen nach Kategorien
Wer ein bestimmtes Zeichen sucht oder eine ganze Gruppe im Zusammenhang sehen möchte, findet in der Zeichenübersicht alle 849 Zeichen in 24 Kategorien. Jede Kategorie zeigt sämtliche enthaltenen Zeichen mit Bezeichnung und erklärt, worauf es bei ihnen ankommt.
Themen im Wissensbereich
Zeichen der Woche
Jede Woche rückt ein taktisches Zeichen in den Fokus. Erkennst du es? Ein guter Anstoß, um regelmäßig ein Zeichen mehr zu lernen.
Häufige Fragen
Was sind taktische Zeichen?
Genormte Symbole, mit denen Einsatzkräfte eine Lage auf einer Karte darstellen. Sie ermöglichen ein schnelles Lagebild und eine klare Verständigung über Organisationsgrenzen hinweg. Mehr dazu im Beitrag Was sind taktische Zeichen?
Ist die DV 102 noch aktuell?
Die frühere gemeinsame DV 102 wurde 1995 als verbindliche übergreifende Norm außer Kraft gesetzt. Heute ist die Sammlung „Taktische Zeichen im Bevölkerungsschutz" des BBK die praktische Referenz. Den Hintergrund findest du unter Rechtsgrundlage und Ausblick.
Für wen ist der Trainer gedacht?
Für Einsatz- und Führungskräfte der BOS, für Menschen in der Aus- und Fortbildung und für alle Interessierten. Vorkenntnisse sind nicht nötig, die Grundlagen erklären wir Schritt für Schritt im Wissensbereich.
Ist die Nutzung kostenlos?
Ja. Der Trainer, das Nachschlagewerk und der Wissensbereich sind kostenlos und ohne Anmeldung nutzbar. Die Seite finanziert sich über Werbung.
Wie viele Zeichen kann ich lernen?
Für den Einstieg gibt es einen Grundlagen-Katalog mit den 50 wichtigsten Zeichen. Im kompletten Katalog stehen über 800 Zeichen bereit, die du nach Thema filtern kannst.
Wie unterscheide ich Staffel und Gruppe?
Beide tragen zwei Punkte über dem Zeichen, unterschieden werden sie durch die Anordnung. Bei der Staffel stehen die Punkte übereinander, bei der Gruppe nebeneinander. Wer nur die Anzahl zählt, verwechselt die beiden zwangsläufig. Ein Punkt steht für den Trupp, drei nebeneinander für den Zug, und ab der Abteilung werden statt Punkten senkrechte Balken gesetzt.
Sagt die Farbe, welche Organisation gemeint ist?
Nur ungefähr. Die Farbe ordnet einem Bereich zu, also rot dem Brandschutz, blau dem THW, weiß dem Sanitäts-, Betreuungs- und Rettungsdienst einschließlich der Wasserrettung, grün der Polizei und gelb den Führungsstellen. Das Deutsche Rote Kreuz, der Arbeiter-Samariter-Bund, die Johanniter, die Malteser und die DLRG tragen alle Weiß. Welche Organisation genau dahintersteht, sagt erst die Kurzbezeichnung im Zeichen.
Gibt es die Zeichen zum Ausdrucken?
Ja. Der Spickzettel fasst die 79 wichtigsten Zeichen auf zwei A4-Seiten zusammen und steht als PDF zum Herunterladen bereit. Er ist für die Fahrzeugmappe und den Ausbildungsabend gedacht und darf frei kopiert werden.
Warum finde ich für manche Dinge kein Zeichen?
Weil eine Lagekarte gezeichnet wird und nicht aus Stempeln besteht. Neben den Symbolen gehören Linien, Flächen, Pfeile und Beschriftung genauso zur Sprache. Eine Richtung stellt man mit einem Pfeil dar, ein Gebiet als umrandete oder schraffierte Fläche. Wer für eine Richtung ein Piktogramm sucht, hat keine Lücke im System gefunden, nur die falsche Stelle durchsucht.
Gelten die Zeichen auch in Österreich und der Schweiz?
Die Grundlogik ähnelt sich, die Zeichensätze sind aber eigenständig. Österreich und die Schweiz haben eigene Regelwerke mit teils deutlich abweichenden Symbolen. Der Beitrag Ländervergleich stellt die drei Systeme gegenüber und zeigt, wo die Unterschiede im Einsatz zu Missverständnissen führen können.
